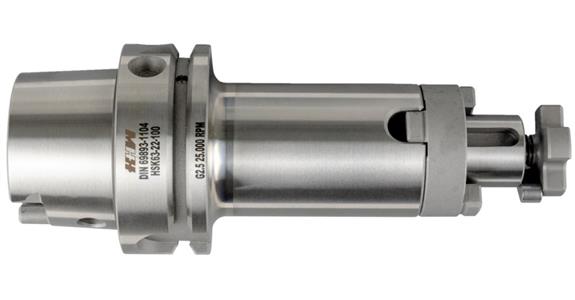

Komb. nástrčný fréz. trn DIN 69893 HSK-A63 G2,5 25 000 ot./min d=16 mm A=100 mm

Komb. nástrčný fréz. trn DIN 69893 HSK-A63 G2,5 25 000 ot./min d=16 mm A=100 mm

Provedení

Katalogové č.: 1021855 402

Cena bez DPH:
Katalogová cena:

Ušetříte:

K dodání: 3

Přidat do oblíbených

Množství

Minimální množství pro objednání: 1

Přidat do košíku

Popis

Použití
S klíčem pro frézy s podélnými drážkami, např. DIN 841, a unášecím kroužkem pro frézy s příčnou drážkou DIN 1880 a frézovací hlavy DIN 1830.

Provedení

Přesná verze
Rovinně broušené kontaktní plochy (přesnost do 0,003 mm)
Přesné vyvážení, G 2,5 – 25 000 ot./min
S vrtáním pro třísky Balluf

Dodávka
Včetně klíče, unášecího kroužku a pojistných šroubů.

Poznámky
Unášecí kroužky viz obj. č. 1021655.
Upevňovací šrouby viz obj. č. 1021656 a 1021659.
Pro klíč upevňovacího šroubu viz obj. č. 1021657.
Potrubí chladicí kapaliny, viz obj. č. 1021864.
Klíč na potrubí chladicí kapaliny viz obj. č. 1021865.

Technická data

Značka: HHW
Délka válcové části (A): 100,0 mm
Délka závitníku (L1): 17,0 mm
DIN: 69893-1
Druh upnutí nástroje: HSK A63
Forma: A
Konstrukční délka: Střední
Kvalita vyvážení: G 2,5 při 25000 ot/min
Max. středovost: 0,005 mm
Norma stopky: DIN 69893-1 A
Přívod chladicí kapaliny: Vnitřní
Průměr trnu (d1): 16,0 mm
Typ stopky: HSK 63
Typ zařízení na držení nástroje: Držák rovinné frézy
Vnější průměr (D): 32,0 mm
