Popis
Použití

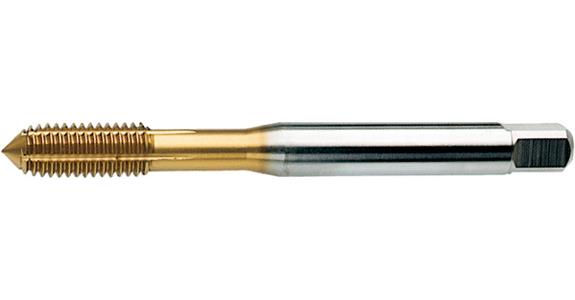

Pro výrobu metrických závitů v průchozích a slepých dírách na CNC nebo konvenčních strojích v oceli, nerezové oceli a neželezných kovech do 1300 N/mm².
Výhoda
Inovativní geometrie tvarování zajišťuje velmi dobrou rozměrovou přesnost a spolehlivost procesu
Technická data
Značka: ATORN
Povrch: TiN
Tvar naříznutí: C
Typ závitu: M
Druh závitu x jmenovitý průměr (PICTO=3439826): M5
Stoupání (PICTO=1749639): 0,8 mm
Řezný materiál: HSSE
Průměr jádrového otvoru (PICTO=1749662): 4,65 mm
Délka (PICTO=1749636): 70 mm
Typ otvoru: Otvor svůlí/ slepý otvor ≤ 3xD
Průměr stopky (PICTO=1749637): 6 mm
Čtverhranný dřík (PICTO=1749638): 4,9 mm
Přívod chladicí kapaliny: Vnější
Tolerance pro závitníky: ISO 2X (6HX)
Druh použití / typ stroje: CNC | Běžné
Vhodnost řezné rychlosti (ocel 1000) (P 1000 N/mm²): 1
Vhodnost řezné rychlosti (ocel 1300) (P 1300 N/mm²): 1
fitness stainless steel total (M): 1
fitness not iron total (N): 2
Vhodnost pro řeznou rychlost (litina) (K): 3
fitness Titan/Nickel/Super total (S): 3
Vhodnost pro řeznou rychlost (tvrdost 65) (H 65HRC): 3
DIN: Podobné 371
Další podrobnosti
Č. ATORN: 10471075
EAN: 4050293020984
Řezná data
